В холодильных установках, предназначенных для бытовых нужд или используемых в промышленности, обязательно монтируются испарители.

Кожухотрубные испарители относятся к категории теплообменников для жидкостных сред.

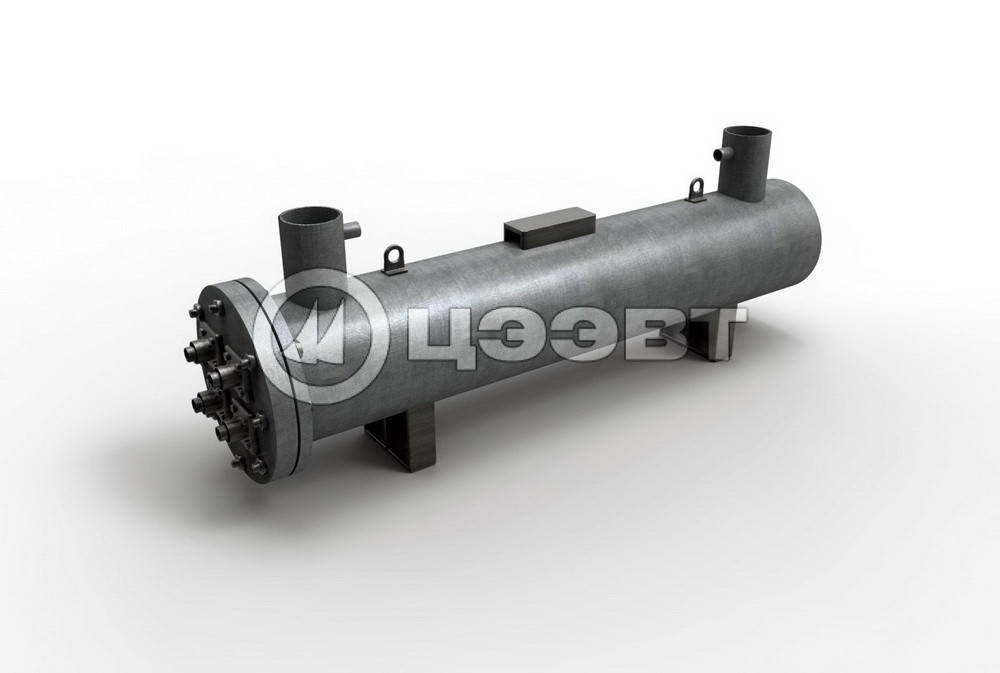

Конструкция

Основными элементами кожухотрубного испарителя являются:

  • корпус:
  • трубковая система;
  • боковые крышки.

Вода протекает по трубкам, хладагент поступает в межтрубное пространство. Для улучшения и повышения теплообмена возможно изготовление трубкового пучка с оребрением. Поступление и вывод воды осуществляется через патрубки.

Крышки имеют специальные перегородки, обеспечивающие необходимое число ходов для воды.

Данное оборудование подходит для работы с различными хладагентами.

Характеристики

  • Мощность: от 7 до 250 кВт.
  • Давление рабочей среды 0,6- 0,4 Мпа.

Особенности

Выпускаются кожухотрубные испарители с кипением хладагента в трубах, а также с кипением хладагента в межтрубном пространстве (агрегаты затопленного типа).

Преимуществами агрегатов являются:

  • высокая интенсивность теплообмена;
  • простота конструкции;
  • длительные сроки эксплуатации при соблюдении всех правил;
  • возможность проведения очистки внутренней поверхности труб механическим способом;
  • минимальные гидравлические потери со стороны холодильного агента.

У кожухотрубных испарителей, предназначенных для работы с аммиаком, в нижней части корпуса имеется специальный маслосборник. У агрегатов, работающих с хладоном, он отсутствует.

«Минус»: у кожухотрубных испарителей затопленного типа велика вероятность замерзания воды, если вдруг произойдет ситуация форс-мажора и насос перестанет работать.

Среды

Вода, хладагент (аммиак, фреон).

Материалы

Корпус: сталь.

Трубковый пучок: медь с наружным оребрением, а также сталь.

Размеры

Длина кожухотрубного испарителя: до 10,5 м

Видео

Области применения

Кожухотрубные испарители различных моделей (горизонтальные, вертикальные) используются для оборудования в самых различных отраслях: газовой, нефтяной, химической.
